Омские инженеры запатентовали пневматический лук, который стреляет мощнее и не требует насоса

Как узнал «СуперОмск», омские разработчики получили патент на пневматический лук, который ломает традиционное представление о том, как должна работать тетива. Вместо механических уплотнений и трущихся колец, которые воруют энергию выстрела и изнашиваются, новая конструкция использует эластичные «чулки» и жидкость. Это позволяет забыть о ручных вакуумных насосах и добиться кратного роста мощности за счет устранения потерь на трение.

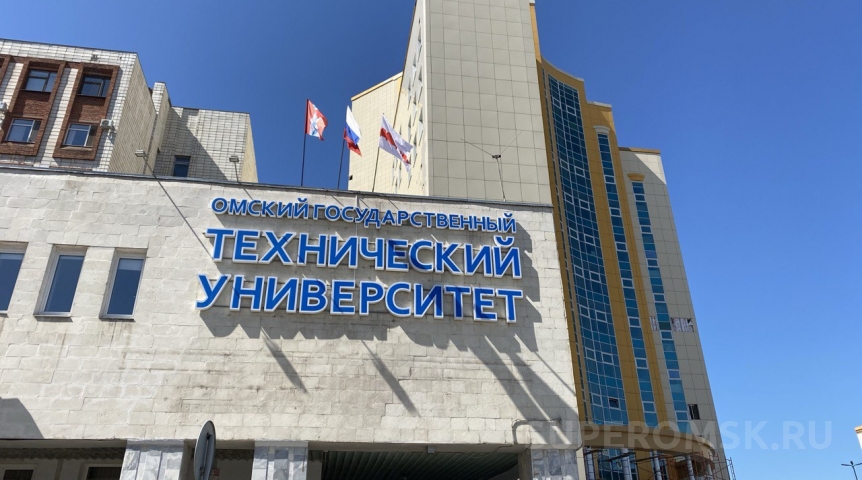

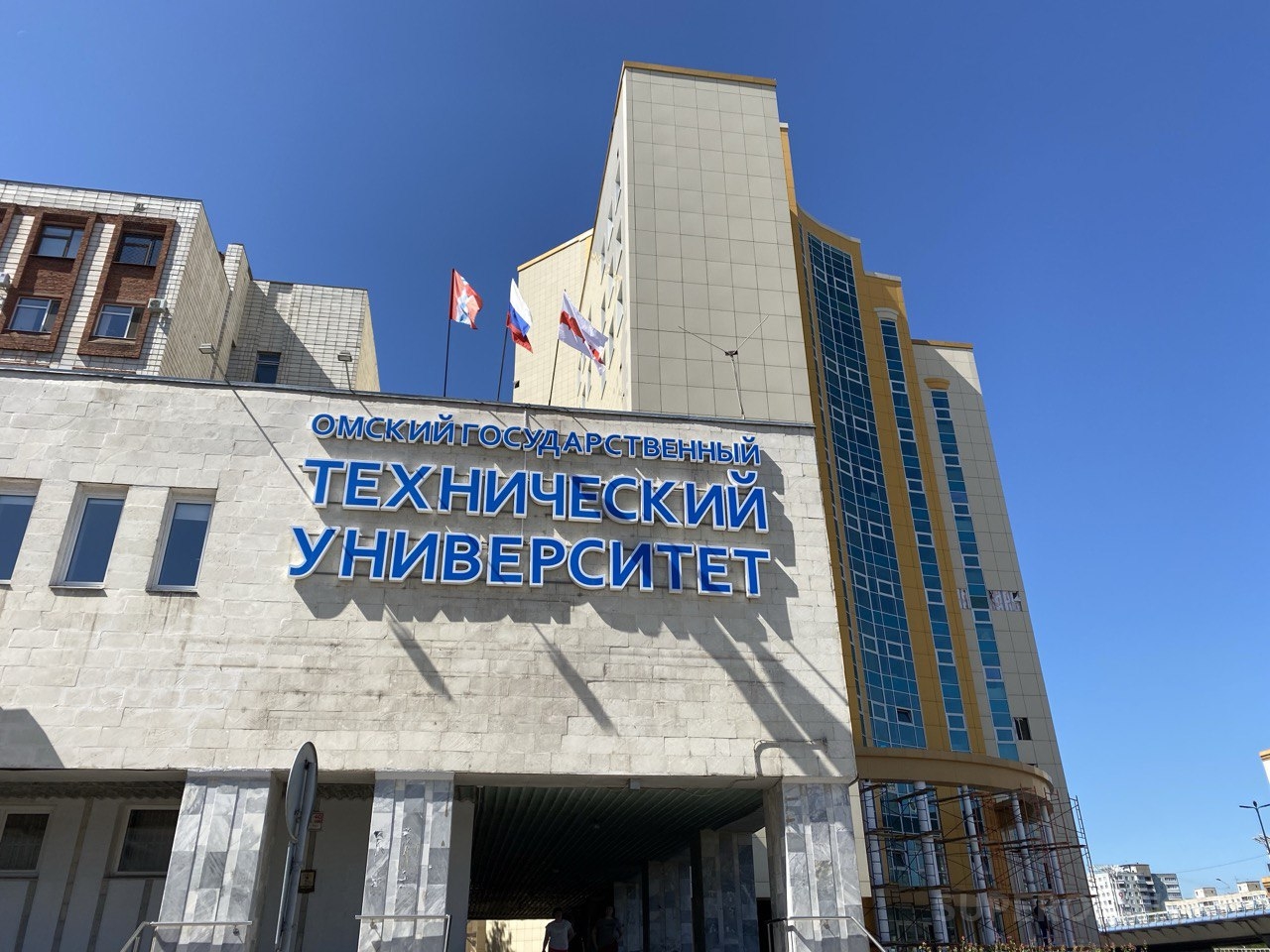

Авторы разработки – ученые Омского государственного технического университета. В основе изобретения – идеи, заложенные Александром Павловичем Болштянским. Доработал концепцию и довел ее до идеала инженер Сергей Кайгородов. В новом патенте (№ 2856485) конструкция полностью лишена трения скольжения, стала проще, но физически эффективнее.

Подробнее об устройстве и его преимуществах «СуперОмску» рассказал сам разработчик.

– Как это работает?

– Представьте классический пневматический лук или арбалет. Там энергия передается от поршня к тетиве, но поршень трется о стенки цилиндра. Чтобы воздух не просачивался, нужны плотные кольца, но они создают трение. А если воздух все же просочился, его нужно откачивать насосом, иначе мощность падает. Это вечная проблема: борьба с трением и утечками. Наше устройство решает эту проблему кардинально – убирает трение скольжения как класс.

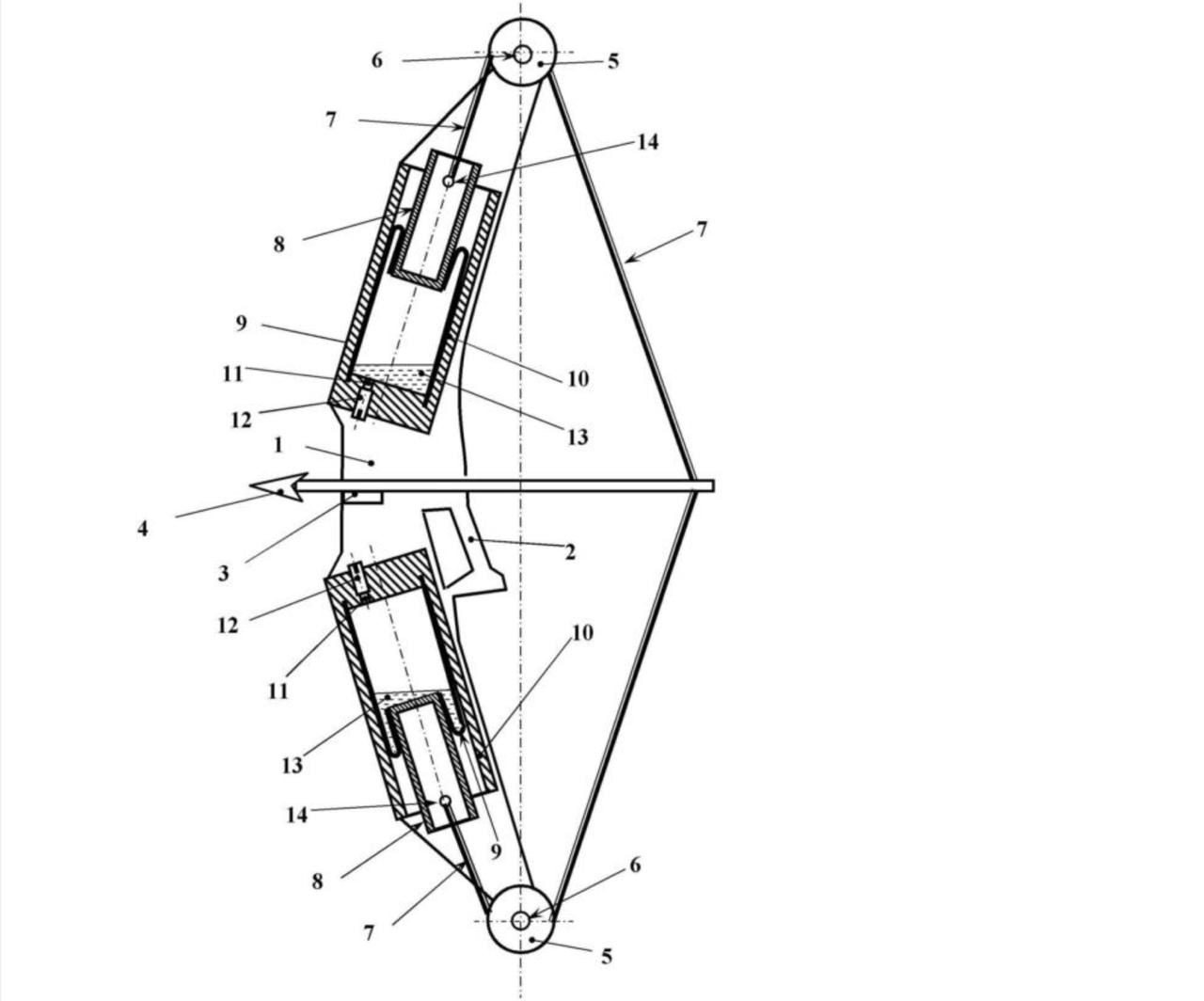

Главный секрет – в «чулке»

Внутри цилиндра находится не просто поршень с кольцами, а поршень, обернутый в эластичный, воздухонепроницаемый «чулок». Один конец этого чулка приклеен к поршню, а другой – к стенке цилиндра.

Жидкий упор

Пространство между чулком, поршнем и стенкой цилиндра заполнено слабо испаряемой жидкостью. Это не просто смазка, а рабочий элемент. При взведении лука поршень движется, и жидкость перераспределяется. Она создает идеальное уплотнение, но при этом поршень не касается стенок цилиндра. Он висит на тонком слое материала чулка и жидкости.

Никакого воздуха – никаких потерь

Когда стрелок отпускает тетиву, под поршнем создается давление, близкое к вакууму (0,01–0,05 бар). Снаружи на поршень давит атмосфера (1 бар). Эта разница давлений и толкает поршень, который через блоки разгоняет тетиву и стрелу. Поскольку трения скольжения нет, вся энергия перепада давлений уходит именно в разгон стрелы, а не в нагрев уплотнений.

– Три главных преимущества для пользователя?

– В классических пневматических луках до 15-20 процентов энергии тратится на преодоление трения уплотнений. В новой конструкции этих потерь просто нет. Это значит, что при тех же габаритах и усилиях натяжения мы получаем выстрел мощнее на треть, а то и вполовину.

Старые системы требовали периодической откачки воздуха из-под поршня. Это замедляло стрельбу и требовало носить с собой вакуумный насос. Здесь полость герметизирована эластичным чулком и жидкостью. Воздуху просто неоткуда взяться. Темп стрельбы теперь ограничен только навыками стрелка, а не обслуживанием техники.

Нет трения – нет износа. Эластичные чулки и поршни служат десятилетиями, так как не трутся о стенки. Жидкость внутри законсервирована и не испаряется. Это оружие, которое можно передавать по наследству, и оно будет работать как новое.

– В чем принципиальная новизна по сравнению с предыдущими патентами?

– Это второе поколение пневматических луков, развивающее идеи, заложенные Александром Павловичем Болштянским. В первых версиях (патент РФ № 2329452) поршни все еще использовали контактные уплотнения, которые терлись о стенки. Это требовало откачки воздуха и снижало мощность. В новом патенте (№ 2856485) мы полностью ушли от трения скольжения. Конструкция стала проще (не нужно сложных систем откачки), но физически эффективнее. В работе над первым патентом я участия не принимал, моей задачей было доработать концепцию до идеала, что мы и сделали в этой модели.

– В каких сферах вы видите применение этого устройства?

– Сферы применения – от спортивных тренировок и состязаний до спортивной охоты. Поскольку устройство позволяет получать высокую мощность в компактном корпусе, оно идеально для блочной стрельбы, где важны скорость и энергия выстрела. Кроме того, отсутствие необходимости в обслуживании (насосы, смазка уплотнений) делает его отличным выбором для длительных охотничьих экспедиций, где важен каждый килограмм снаряжения.

– Это дороже в производстве?

– Нет. Хотя мы используем специальные эластичные чулки, мы полностью убираем дорогостоящие системы высокоточных трущихся пар (поршневых колец) и вакуумные клапаны. Цилиндр и поршень больше не нужно обрабатывать с ювелирной точностью для обеспечения герметичности – герметичность создается чулком и жидкостью. Это упрощает производство и снижает себестоимость.

– А что с жидкостью внутри? Она не замерзнет зимой?

– В патенте указано использование «слабо испаряемой жидкости». Это могут быть специальные масла или низкозамерзающие составы, которые сохраняют текучесть при отрицательных температурах. При необходимости состав жидкости можно подбирать под климатические условия эксплуатации.

Резюме

Мы предлагаем не просто модернизацию лука, а смену парадигмы в конструкции пневматического метательного оружия. Устранив главного врага – трение, мы совершили скачок в эффективности. Это оружие мощнее, надежнее и проще в обслуживании, чем все, что было создано в этом классе ранее. Идеи Александра Павловича Болштянского получили свое логическое завершение в этой компактной, мощной и элегантной системе.
